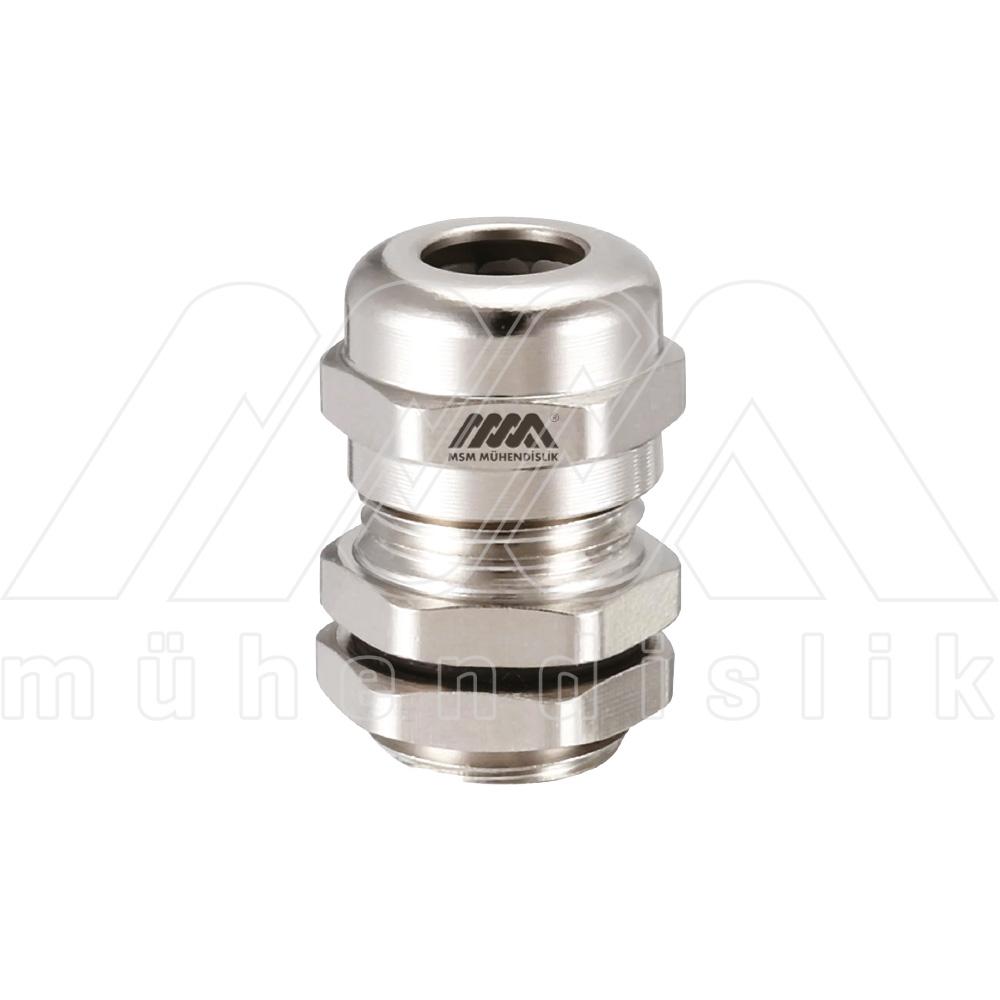

Etanj Pirinç Kablo Rakorları (IP68) (MSM)
Ürün Kodu:MKR
- CE, GOST-R ve EAC sertifikalıdır.
- EN 50262 normuna uygundur.
- Paslanmaz özellikli imalatı da vardır.

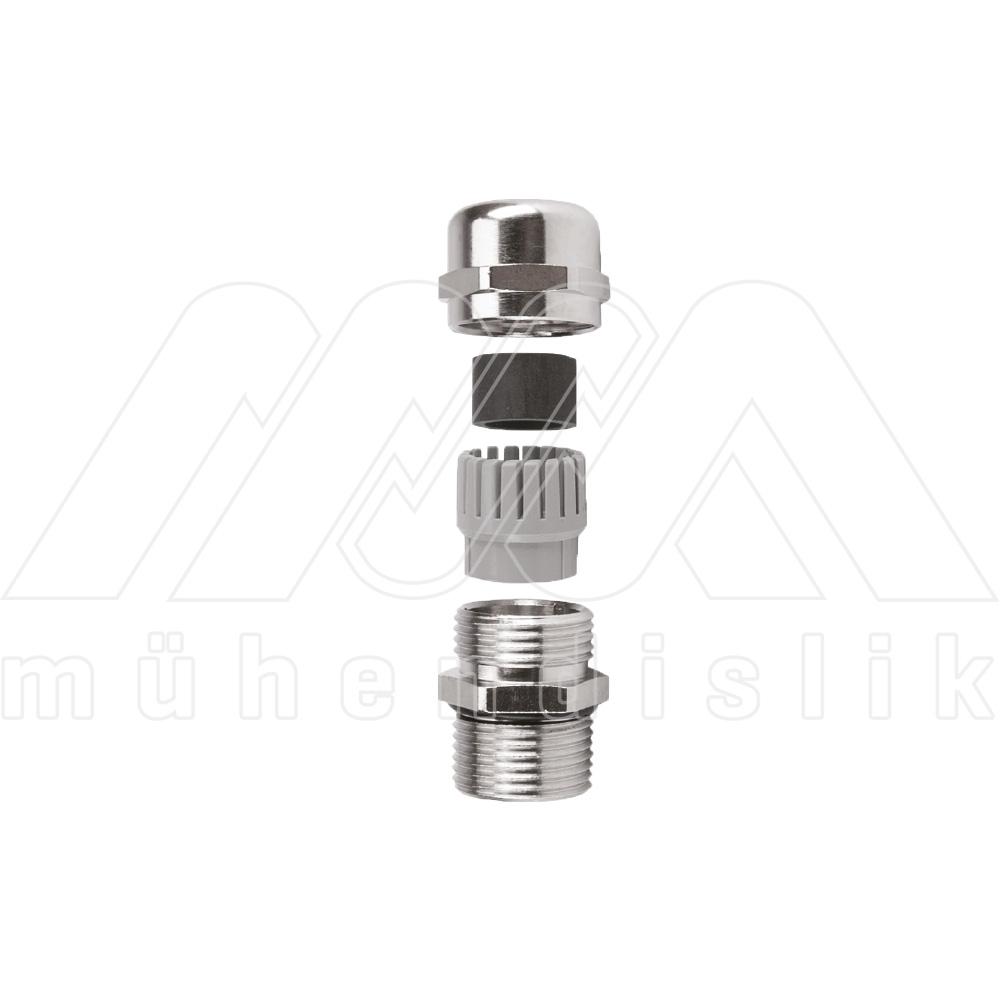

- Neopren contalı, Polyamid (PA6) klipslidir.
- Contası -40°C + 80°C ısıya dayanıklıdır. O-ring ilavelidir.
- Tabloda belirtilen fiziksel bilgiler ± %5 tolerans dahilindedir.
- İstenildiğinde, özel ölçü ve diş boylarında imalatı da yapılabilir.
- Belirtilen delik çapları, diş üstü çaplarına ~2 mm ilave edilerek verilmiştir.
- Özellikle endüstriyel ortamlardaki pano, motor vb. bağlantılarında kullanılır.
- İstenildiğinde, rakor koruma kılıfı ve topraklama elemanıyla birlikte kullanılabilir.
Dosyalar
| Dosya Adı | Dosya Boyutu | İşlemler |
|---|---|---|
| MKR_DATA SHEET | 294 KB | İndir |
Açıklama
NPT DİŞ
Ürün | Ölçü | Kablo Çapı (mm) | Delik Çapı | Diş Boyu | Köşe Çapı | |
|---|---|---|---|---|---|---|
Min | Max | |||||
MKR-N1 | 1/4" | 3 | 6 | 15,0 | 15,0 | 16,0 |
MKR-N2 | 3/8" | 4 | 8 | 18,6 | 15,0 | 19,0 |
MKR-N3 | 1/2" | 6 | 12 | 22,9 | 15,0 | 24,0 |
MKR-N4 | 3/4" | 13 | 18 | 28,4 | 18,0 | 33,5 |
MKR-N5 | 1" | 18 | 25 | 35,0 | 18,0 | 44,5 |
MKR-N6 | 1 1/4" | 22 | 32 | 43,6 | 18,0 | 56,0 |
MKR-N7 | 1 1/2" | 30 | 38 | 49,3 | 18,0 | 61,0 |
MKR-N8 | 2" | 34 | 44 | 61,8 | 20,0 | 66,0 |
METRİK DİŞ
Ürün | Ölçü | Kablo Çapı (mm) | Delik Çapı | Diş Boyu | Köşe Çapı | |
|---|---|---|---|---|---|---|
Min | Max | |||||
MKR-M1 | M12x1,5 | 3 | 6 | 14,0 | 6,0 | 15,5 |
MKR-M2 | M16x1,5 | 4 | 8 | 18,0 | 7,0 | 19,0 |
MKR-M3 | M20x1,5 | 6 | 12 | 22,0 | 8,0 | 24,5 |
MKR-M4 | M25x1,5 | 10 | 14 | 27,0 | 8,0 | 26,5 |
MKR-M5 | M32x1,5 | 13 | 18 | 34,0 | 9,0 | 33,5 |
MKR-M6 | M40x1,5 | 18 | 25 | 42,0 | 9,0 | 44,5 |
MKR-M7 | M50x1,5 | 22 | 32 | 52,0 | 9,0 | 55,5 |
MKR-M8 | M63x1,5 | 34 | 44 | 65,0 | 14,0 | 69,5 |
Pg DİŞ
Ürün | Ölçü | Kablo Çapı (mm) | Delik Çapı | Diş Boyu | Köşe Çapı | |
|---|---|---|---|---|---|---|
Min | Max | |||||
MKR-P1 | Pg7 | 3 | 6 | 14,5 | 6,0 | 15,5 |
MKR-P2 | Pg9 | 4 | 8 | 17,2 | 7,0 | 19,0 |
MKR-P3 | Pg11 | 5 | 10 | 20,6 | 6,0 | 22,0 |
MKR-P4 | Pg13,5 | 6 | 12 | 22,4 | 7,0 | 24,5 |
MKR-P5 | Pg16 | 10 | 14 | 24,5 | 6,5 | 26,5 |
MKR-P6 | Pg21 | 13 | 18 | 30,3 | 7,0 | 33,5 |
MKR-P7 | Pg29 | 18 | 25 | 39,0 | 8,0 | 44,5 |
MKR-P8 | Pg36 | 22 | 32 | 49,0 | 9,0 | 55,5 |
MKR-P9 | Pg42 | 30 | 38 | 56,0 | 12,0 | 66,5 |
MKR-P10 | Pg48 | 34 | 44 | 61,3 | 14,0 | 69,5 |
